چگونه سیم جوش آلومینیوم 4943 افت استحکام پس از جوش را برطرف می کند

مهندسانی که با آلیاژهای آلومینیوم قابل عملیات حرارتی کار می کنند این مشکل را به خوبی می دانند. ماده پایه برای یک استحکام کششی خاص درجه بندی می شود. ساخت پیش می رود. جوش ها تمیز به نظر می رسند. اما آزمایش یا عملکرد خدمات پس از جوشکاری نشان می دهد که ناحیه اتصال - و مناطق تحت تأثیر حرارت اطراف آن - به طور قابل توجهی ضعیف تر از بقیه ساختار هستند. برای کاربردهای باربر، این شکاف بین استحکام مواد درجه بندی شده و عملکرد واقعی اتصال یا هزینه های مهندسی بیش از حد یا ریسک ساختاری واقعی ایجاد می کند. سیم جوش آلومینیوم 4943 به طور خاص برای رفع این شکاف توسعه یافته است: یک فلز پرکننده که عملکرد مکانیکی پس از جوش را در محل اتصال نسبت به فرمولاسیون های قدیمی بهبود می بخشد، در حالی که رفتار پردازشی را حفظ می کند که پرکننده های حاوی سیلیکون را برای استفاده در محیط های جوشکاری تولید عملی می کند.

چرا آلومینیوم پس از جوشکاری استحکام خود را از دست می دهد؟

مکانیسم متالورژیکی در پس نرم شدن پس از جوش

برای دیدن آنچه که ER4943 انجام می دهد، بررسی اینکه چرا آلومینیوم در ناحیه جوش ضعیف می شود، کمک می کند. پاسخ در چگونگی تقویت آلیاژهای آلومینیوم قابل عملیات حرارتی نهفته است.

آلیاژهایی مانند 6061، 6082 و 6063 خواص مکانیکی خود را از طریق فرآیند سخت شدن رسوبی به دست می آورند. در طی عملیات حرارتی، ذرات ریز فازهای تقویت‌کننده - معمولاً ترکیبات سیلیسید منیزیم - در ماتریس آلومینیوم رسوب می‌کنند و مانع حرکت نابجایی می‌شوند، که در واقع چیزی است که در مقیاس اتمی استحکام ایجاد می‌کند.

هنگامی که گرمای جوشکاری اعمال می شود، دو چیز در فلز اطراف اتفاق می افتد:

• در خود حوضچه جوش - فلز ذوب می شود و دوباره جامد می شود و ساختاری که تشکیل می دهد به شیمی فلز پرکننده بستگی دارد.
• در منطقه متاثر از گرما (HAZ) - فلز ذوب نمی شود، اما به دمای کافی می رسد تا رسوبات تقویت کننده را دوباره به ماتریکس حل کند یا باعث درشت شدن آنها شود.

درشت شدن و انحلال در HAZ مشکل اصلی است. ذرات تقویت‌کننده‌ای که به 6061-T6 ویژگی‌های درجه‌بندی آن را می‌دهند، با گرمای جوشکاری مختل می‌شوند و صرفاً با بازگشت به دمای اتاق دوباره تشکیل نمی‌شوند. نتیجه یک نوار نرم شده در هر طرف مهره جوش است که به طور مداوم از مواد پایه و در یک جوش مشخص شده از خود فلز جوش ضعیف تر است.

این یک شکست کیفی در فرآیند جوشکاری نیست. این یک پاسخ متالورژیکی اساسی از آلیاژهای قابل عملیات حرارتی به چرخه های حرارتی است. سوال این است که چگونه آن را مدیریت کنیم - و اینجاست که انتخاب فلز پرکننده وارد محاسبه می شود.

چه چیزی ER4943 را با ER4043 متفاوت می کند؟

تغییر ترکیب که باعث عملکرد بهتر می شود

ER4043 برای چندین دهه پرکننده استاندارد Al-Si برای جوشکاری عمومی آلومینیوم بوده است. به خوبی کار می کند - سیالیت خوب، حساسیت به ترک کم، سازگاری گسترده با آلیاژهای آلومینیوم معمولی. محدودیت آن این است که فلز جوش تحت سلطه سیلیکون که رسوب می کند، استحکام کششی یا تسلیم بالایی پس از جوش ایجاد نمی کند. برای کاربردهای سازه ای که در آن استحکام اتصال یک متغیر طراحی است، این یک محدودیت واقعی است.

ER4943 به عنوان یک تکامل مستقیم از ER4043 توسعه یافته است. خط پایه محتوای سیلیکون مشابه است، با حفظ مقاومت در برابر ترک و ویژگی‌های جریان که باعث شد آلیاژ قدیمی‌تر به طور گسترده مورد استفاده قرار گیرد. آنچه تغییر کرد افزودن سطح کنترل شده منیزیم به ترکیب پرکننده است.

منیزیم در فلز پرکننده آلومینیوم به عنوان یک تقویت کننده محلول جامد در فلز جوش رسوب شده عمل می کند. برخلاف سیلیکون خالص که به سیالیت و مقاومت در برابر ترک کمک می کند اما به میزان قابل توجهی در استحکام پس از جوشکاری کمک نمی کند، منیزیم استحکام کششی و تسلیم ناحیه جوش مجدد را افزایش می دهد. این ترکیب - سیلیکون برای پردازش پذیری، منیزیم برای استحکام - چیزی است که ER4943 را به عنوان جایگزین قوی تری برای ER4043 در کاربردهایی که عملکرد مکانیکی مفصل اهمیت دارد، قرار می دهد.

مفهوم عملی: یک جوش ساخته شده با ER4943 در مواد پایه 6061-T6 نسبت به اتصال معادل ساخته شده با ER4043 رسوب جوش قوی تری خواهد داشت. نرم شدن HAZ همچنان رخ می دهد - هیچ فلز پرکننده ای مانع از آن نمی شود - اما خود فلز جوش اکنون قوی تر است و در برخی موارد می توان اتصال را از طریق عملیات حرارتی پس از جوش تقویت کرد که ER4943 بهتر از ER4043 پشتیبانی می کند.

عملیات حرارتی پس از جوش: مزیتی که ER4943 را فعال می کند

چرا برخی از برنامه ها می توانند قدرت از دست رفته را بازیابی کنند؟

برای پروژه هایی که عملیات حرارتی پس از جوش امکان پذیر است - و نه همه آنها - ER4943 مزیتی را ارائه می دهد که ER4043 آن را ندارد. محتوای منیزیم در ER4943 به رسوب جوش اجازه می دهد تا به پیری مصنوعی (چرخه های عملیات حرارتی T5 یا T6) پاسخ دهد به گونه ای که بازیابی استحکام معنی داری در اتصال ایجاد می کند.

هنگامی که یک مجموعه جوش داده شده پس از جوشکاری در معرض پیری مصنوعی قرار می گیرد، چرخه حرارتی اجازه می دهد تا سخت شدن بارش در ماده HAZ رخ دهد که در طول جوشکاری مختل شده است. به طور همزمان، منیزیم موجود در رسوب جوش ER4943 در واکنش‌های بارش در خود فلز جوش شرکت می‌کند و هر دو ناحیه را تقویت می‌کند.

این پاسخ نامحدود نیست - HAZ در همه موارد به استحکام کامل مواد پایه اصلی باز نمی گردد - اما بهبود قابل اندازه گیری و طراحی مرتبط است. برای سازندگانی که با 6061 یا 6082 می‌سازند و می‌توانند مونتاژ را پس از جوشکاری کنند، تعیین ER4943 به جای ER4043 مسیر بازیابی را فعال می‌کند که پرکننده قدیمی‌تر از آن پشتیبانی نمی‌کند.

کاربردهایی که این رویکرد عملی است:

• قاب های ساختاری آلومینیومی که در آن عملیات کوره پس از جوشکاری از نظر لجستیکی امکان پذیر است
• مجموعه های کوچک تا متوسط که می توانند به عنوان واحدهای کامل قدیمی شوند
• اجزایی که متعاقباً از طریق فرآیندی که شامل گرمایش است با پودر پوشش داده می شوند یا رنگ می شوند - دمای پخت پوشش را می توان به گونه ای طراحی کرد که همزمان با چرخه پیری باشد.

مقایسه ER4943 در برابر جایگزین های رایج

پرکننده های آلومینیومی مختلف با مشکلات متفاوتی مطابقت دارند، و انتخاب باید به جای عادت یا در دسترس بودن به تنهایی، بر اساس نیازهای کاربردی باشد.

ER5356 ارزش توجه خاصی را در این زمینه دارد. استحکام آن بالاتر از ER4043 در شرایط جوش داده شده است و بسیاری از سازندگان زمانی که استحکام اتصال نگران کننده است به آن دست می یابند. مبادله حساسیت به ترک است - ER5356 بیشتر مستعد ترک خوردگی داغ بر روی آلیاژهای پایه خاصی است و نباید در آلیاژهای قابل عملیات حرارتی که عملیات حرارتی پس از جوش برنامه ریزی شده است استفاده شود، زیرا محتوای منیزیم می تواند باعث ایجاد مشکلاتی در چرخه های پیری شود. ER4943 این محدودیت را ندارد، به همین دلیل است که پذیرش آن برای کاربردهای ساختاری روی آلیاژهای سری 6000 افزایش یافته است.

چرا منطقه متاثر از گرما اغلب عامل طراحی حیاتی است

مهندسان سازه چگونه باید در مورد کارایی مشترک فکر کنند

راندمان اتصال - نسبت استحکام اتصال جوش به استحکام مواد پایه - یک پارامتر طراحی است که تعیین می کند چه مقدار از عملکرد نامی ماده پایه واقعاً می تواند در یک سازه جوش داده شده استفاده شود. برای 6061-T6، نرم شدن HAZ به اندازه ای قابل توجه است که راندمان اتصال جوش داده شده بسیار کمتر از درجه بندی مواد پایه است، صرف نظر از اینکه کدام فلز پرکننده استفاده می شود.

این دلیلی برای کنار گذاشتن آلومینیوم نیست. دلیلی برای طراحی با در نظر گرفتن نرمی HAZ است. مهندسان سازه‌ای که با آلومینیوم جوشکاری شده کار می‌کنند از فاکتورهای بازده اتصالی استفاده می‌کنند که این کاهش را نشان می‌دهد و اندازه اعضا و محل‌های جوش را بر این اساس انجام می‌دهند.

جایی که ER4943 محاسبات را تغییر می‌دهد در کاربردهایی است که خود فلز جوش - نه فقط HAZ - یک مسیر بار است. در یک جوش فیله ای که بار برشی را حمل می کند، یا یک جوش لب به لب با نفوذ کامل در کشش، استحکام فلز جوش رسوبی مستقیماً بر میزان بار انتقال اتصال تأثیر می گذارد. یک رسوب جوش قوی تر از ER4943، ظرفیت اتصال را در آن پیکربندی ها افزایش می دهد، حتی زمانی که نمی توان از نرم شدن HAZ در هر دو طرف جلوگیری کرد.

برای سازندگانی که در حال حاضر ابعاد مفصل را برای جبران استحکام کم فلز جوش بزرگ می‌کنند - افزودن پاس‌های جوش اضافی، افزایش اندازه پایه یا افزودن صفحات تقویت‌کننده - تغییر به فلز پرکننده قوی‌تر به عنوان یک مسیر جایگزین برای دستیابی به ظرفیت اتصال مورد نیاز ارزش ارزیابی دارد.

کاربردهایی که از دست دادن قدرت یک مشکل تولید مستند است

زمینه های واقعی که به ER4943 علاقه مند می شوند

علاقه به فلزات پرکننده آلومینیومی قوی‌تر تئوری نیست - مستقیماً به صنایعی که استحکام پس از جوشکاری یک دغدغه مهندسی و کیفیت مداوم است، نگاشت می‌شود.

سازه های خودرو و خودروهای تجاری سبک - اجزای بدنه به رنگ سفید، فریم‌های فرعی، اعضای متقاطع و پیوندهای تعلیق آلومینیومی به طور فزاینده‌ای به اتصالات جوشی نیاز دارند که به مدیریت انرژی تصادف کمک می‌کنند. پرکننده‌ای که فلز جوش قوی‌تری تولید می‌کند، خطر حالت‌های شکست اتصال را در طول حوادث ضربه کاهش می‌دهد.

محفظه ها و سینی های باتری خودروهای انرژی جدید - قاب‌های ساختاری اطراف بسته‌های باتری در وسایل نقلیه الکتریکی معمولاً آلومینیومی هستند و اتصالات جوشی در آن قاب‌ها هم بارهای ساختاری را تحمل می‌کنند و هم در محافظت از باتری در هنگام برخورد نقش دارند. استحکام بالاتر رسوب جوش مستقیماً بر عملکرد این اتصالات در سناریوهای حیاتی ایمنی تأثیر می گذارد.

تریلر و تجهیزات حمل و نقل آلومینیومی - قاب های تریلر، عرشه های تخت و سیستم های کف کانتینر بارها و بارها بارگیری و تخلیه می شوند و شرایط خستگی ایجاد می کنند که در آن استحکام اتصال جوش و مقاومت در برابر خستگی نگرانی های مداوم است. سازندگان در این بخش دقیقاً به این دلیل که بهبود عمر خستگی در اتصالات جوش داده شده از نظر تجاری قابل توجه است، اولین پذیرندگان ER4943 بوده اند.

سکوهای صنعتی و سازه های راهرو - سکوهای آلومینیومی جوش داده شده در تنظیمات شیمیایی، نفت و گاز و به طور کلی صنعتی بارهای نقطه ای را از پرسنل، تجهیزات و جابجایی مواد حمل می کنند. الزامات کارآیی مشترک در این کاربردها اغلب مهندسان را به سمت راه حل هایی سوق می دهد که طراحی بیش از حد را کاهش می دهد و در عین حال حاشیه های ایمنی سازه را حفظ می کند.

تجهیزات ورزشی و سازه های تفریحی - قاب دوچرخه، داربست و سیستم‌های ساختاری قابل حمل که در آن‌ها صرفه‌جویی در وزن آلومینیوم بسیار مهم است و نمی‌توان عملکرد مفصل را بدون تأثیر بر ایمنی محصول به خطر انداخت.

آیا فرآیند ER4943 در تولید متفاوت است؟

آنچه سازندگان واقعاً هنگام تعویض تجربه می کنند

یک فلز پرکننده که استحکام پس از جوش را بهبود می‌بخشد، اما برای استفاده مطمئن به تغییرات فرآیندی قابل توجهی نیاز دارد، نوع دیگری از مشکل را ایجاد می‌کند. پذیرش ER4943 تا حدی ناشی از این واقعیت است که آن بار را تحمیل نمی کند.

رفتار فرآیند در برنامه های MIG و TIG:

• پایداری قوس و رفتار حوضچه جوش با ER4043 قابل مقایسه است - اپراتورهایی که با آلیاژ قدیمی‌تر آشنا هستند معمولاً برای تولید نتایج ثابت نیازی به صلاحیت مجدد یا آموزش طولانی مدت ندارند.
• ویژگی های تغذیه سیم در برنامه های MIG مشابه است - معمولاً هیچ تغییر قابل توجهی در انتخاب آستر یا کشش رول درایو مورد نیاز نیست.
• الزامات آماده سازی قبل از جوش یکسان است - حذف کامل اکسید و چربی زدایی برای نتایج بدون تخلخل ضروری است، مانند تمام فلزات پرکننده آلومینیومی
• انتخاب گاز محافظ از روش استاندارد جوشکاری آلومینیوم پیروی می کند - مخلوط آرگون یا آرگون-هلیوم برای MIG، آرگون خالص برای TIG

یکی از حوزه‌هایی که ارزش توجه عمدی را در طول صلاحیت فرآیند دارد، تأیید این است که بهبود خواص مقاومت پس از جوش به طور مداوم در شرایط تولید به دست می‌آید. این به معنای اجرای آزمایش های مخرب بر روی اتصالات نمونه تولیدی در طول صلاحیت اولیه است، نه فقط بازرسی بصری، زیرا بهبود استحکام در ظاهر کامل جوش قابل مشاهده نیست.

آیا تصمیم به‌روزرسانی ساده است؟

ارزیابی اینکه آیا ER4943 برای یک پروژه خاص منطقی است یا خیر

هر کاربرد جوشکاری آلومینیوم از تغییر به ER4943 سود نمی برد. ارتقاء برای توجیه زمانی که:

• کاربرد روی آلیاژهای قابل عملیات حرارتی سری 6000 است که در آن ترکیب پرکننده به خوبی کار می کند.
• استحکام اتصال پس از جوش یک محدودیت طراحی یا یک نگرانی کیفی مکرر است
• عملیات حرارتی پس از جوشکاری برنامه ریزی شده یا امکان پذیر است و از یک پرکننده که از پاسخ پیری پشتیبانی می کند سود می برد
• راندمان اتصال، طراحی ساختاری را محدود می‌کند و یک رسوب جوش قوی‌تر، طراحی بیش از حد در حال ساخت را کاهش می‌دهد.

ارتقا زمانی که:

• کاربرد روی آلیاژهای غیرقابل عملیات حرارتی سری 5000 است که در آن ER5356 یا ER5183 خانواده های پرکننده مناسب هستند.
• استحکام پس از جوش یک محرک طراحی نیست - اتصال با ER4043 کافی است و هیچ نگرانی عملکردی شناسایی نشده است.
• این پروژه شامل مواد نازکی است که حساسیت ترک و رفتار جریان متغیرهای حاکم هستند

برای سازندگانی که در حال حاضر از ER4043 در کارهای سازه‌ای سری 6000 استفاده می‌کنند، اجرای یک آزمایش صلاحیت مقایسه - اتصالات نمونه با ER4043 و ER4943 با پارامترهای یکسان، آزمایش‌شده با استاندارد خواص مکانیکی یکسان - به جای تکیه بر داده‌های منتشر شده، شواهد ملموسی برای تصمیم ارتقاء ایجاد می‌کند.

منبع ER4943 برای جوشکاری تولید

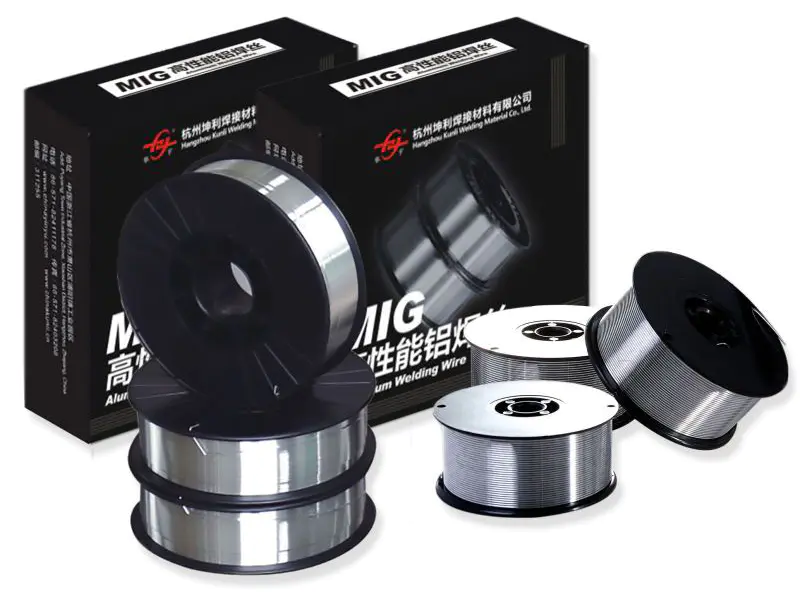

عملکرد ER4943 در تولید به دریافت موادی بستگی دارد که مشخصات آلیاژ را به طور پیوسته دسته به دسته برآورده می کند. تنوع ترکیب آلیاژ، کیفیت سطح سیم و بسته بندی قرقره همگی بر نحوه رفتار پرکننده در فرآیند و خصوصیات جوش حاصله تأثیر می گذارند. Hangzhou Kunli Welding Materials Co. Ltd. محصولات سیم جوش آلومینیوم از جمله ER4943 را برای کاربردهای صنعتی، سازه ای و جوشکاری دقیق تولید می کند. تولید آنها ثبات ترکیب آلیاژ و تمیزی سطح سیم را کنترل می کند - عواملی که تعیین می کنند آیا بهبود خواص مکانیکی ER4943 به طور قابل اعتماد در تولید به جای فقط در شرایط آزمایش کنترل شده به دست می آید یا خیر. اگر در حال ارزیابی سیم جوش آلومینیوم برای فروش برای یک پروژه ساخت سازه، صلاحیت محصول جدید یا عرضه مداوم تولید هستید، تماس برای بحث در مورد مشخصات سیم، قالب‌های بسته‌بندی و الزامات کاربرد، گامی عملی برای تأیید اینکه مواد دریافتی مطابق با مشخصات مورد نیاز خواهد بود. است.
