آیا سیم ماشینی MIG 5183 برای مخازن تحت فشار مناسب است؟

جوش مخزن تحت فشار جایی نیست که بفهمید فلز پرکننده شما مشخص نشده است. ترک خوردگی تنشی، خستگی جوش، و شکست اتصال در سرویس برودتی، نگرانی های فرضی نیستند - آنها حالت های شکست مستند شده هستند که مشخصات مواد را هدایت می کنند. انتخاب پرکننده آلومینیومی اشتباه همیشه در تولید آشکار نیست، اما عواقب آن در شرایطی که اتصال هرگز برای رسیدگی به آن طراحی نشده بود، در سرویس ظاهر می‌شود. سیم MIG آلومینیومی 5183 در یک موقعیت خاص در سلسله مراتب انتخاب فلز پرکننده قرار می گیرد: زمانی انتخاب می شود که محیط سرویس، آلیاژ پایه یا تقاضای ساختاری فراتر از آن چیزی باشد که سیم آلومینیومی همه منظوره می تواند به طور قابل اعتماد ارائه دهد.

چه چیزی جوشکاری مخزن تحت فشار را از ساخت عمومی متفاوت می کند

اتصال جوش بار چرخه ای و پایدار را حمل می کند

در ساخت آلومینیوم عمومی - محفظه ها، براکت ها، قاب های سازه ای - اتصال جوش معمولاً بار استاتیک را در یک محیط نسبتاً پایدار حمل می کند. مورد نیاز عملکرد یکپارچگی ابعادی و اتصال ساختاری اساسی است.

اتصال جوش مخازن تحت فشار وضعیت متفاوتی است. تحت فشار داخلی، اغلب با بارگذاری چرخه ای عمل می کند، زیرا کشتی بارها و بارها در طول عمر مفید خود تحت فشار قرار می گیرد و فشار را کاهش می دهد. این بارگذاری چرخه ای تنش خستگی ایجاد می کند که در نوک جوش و در ناحیه متاثر از گرما جمع می شود. مفصلی که تحت بار استاتیکی قرار می گیرد ممکن است در اثر خستگی به تدریج ترک بخورد.

خوردگی در ناحیه جوش یک خطر سازه ای است

فلز جوش و ناحیه تحت تاثیر حرارت اطراف آن اغلب از نظر الکتروشیمیایی با مواد پایه متفاوت است. در آلومینیوم، این تفاوت می تواند باعث خوردگی ترجیحی در ناحیه جوش شود، زمانی که مجموعه در معرض کلرید، رطوبت یا سایر رسانه های خورنده قرار می گیرد.

در یک مخزن تحت فشار، خوردگی در جوش فقط یک وضعیت سطحی نیست - ضخامت دیواره را کاهش می‌دهد و محل‌هایی را برای شروع ترک خوردگی ناشی از تنش ایجاد می‌کند. ترکیب فلز پرکننده مستقیماً بر مقاومت خوردگی ناحیه جوش نسبت به مواد پایه اطراف تأثیر می گذارد.

سیم آلومینیومی عمومی چه چیزی را تحویل می دهد و کجا کوتاه می شود

پرکننده عمومی برای کاربردهای کم تقاضا به خوبی کار می کند

سیم های پرکننده آلومینیومی همه منظوره - از جمله انواع حاوی سیلیکون که برای آلیاژهای قابل عملیات حرارتی استفاده می شوند - برای طیف گسترده ای از وظایف ساخت مناسب هستند. آنها برای سهولت جوش، ویژگی های جریان، مقاومت در برابر ترک در جوشکاری های کوچکتر و سازگاری با آلیاژهای پایه رایج انتخاب می شوند.

برای کاربردهای غیر بحرانی: قاب های جوش داده شده، محفظه های عمومی، جوش های آرایشی و کارهای ساختاری سبک، پرکننده عمومی بدون هزینه یا پیچیدگی مشخصات سیم بسیار آلیاژی به اندازه کافی عمل می کند.

شکاف هایی که در شرایط تقاضا ظاهر می شوند

سیم آلومینیومی عمومی همه کاربردها را با عملکرد یکسان پوشش نمی دهد. جایی که تمایل دارد کوتاه بیاید:

• اتصالات در آلیاژهای پایه با منیزیم بالا (مانند سری 5083 و 5456) که در آن شیمی پرکننده باید با رفتار خوردگی آلیاژ پایه مطابقت داشته باشد.
• سرویس در دمای پایین، جایی که برخی از آلیاژهای پرکننده با کاهش دما، چقرمگی خود را از دست می دهند
• اتصالات بحرانی خستگی که در آن استحکام کششی فلز جوش بالاتر باعث کاهش سرعت رشد ترک خستگی می شود.
• محیط های دریایی و فراساحلی که در آن قرار گرفتن در معرض پایدار کلرید به پرکننده ای نیاز دارد که پتانسیل خوردگی آن با آلیاژ پایه سازگار باشد.

چرا ER5183 به این شکاف ها می پردازد؟

محتوای منیزیم تفاوت عملکردی است

ER5183 حاوی سطح منیزیم بالاتری نسبت به بسیاری از پرکننده های آلومینیومی همه منظوره است. منیزیم در محلول جامد فلز جوش را تقویت می کند و مقاومت آن را در برابر ترک خوردگی تنشی در محیط های کلرید بهبود می بخشد. سهم مقاومت منیزیم پس از جوشکاری بدون نیاز به عملیات حرارتی پس از جوش حفظ می شود.

این یک مزیت ثانویه نیست - این دلیل مهندسی اولیه است که ER5183 برای مخازن تحت فشار جوش داده شده از آلیاژهای پایه سری 5000 مشخص شده است. فلز جوش باید از نظر شیمیایی و مکانیکی با آلیاژ پایه در طول عمر کامل کشتی سازگار باشد.

آیا استحکام بالاتر فلز جوش در طراحی مخزن تحت فشار اهمیت دارد؟

بله، و به روش خاصی اهمیت دارد. کدهای طراحی مخازن تحت فشار مقادیر تنش مجاز را برای اتصالات جوش تعیین می کنند و این مقادیر با خواص مکانیکی واقعی فلز جوش مرتبط هستند. یک سیم پرکننده با استحکام تسلیم کمتر یا استحکام کششی کمتر، طراح را مجبور می‌کند ضخامت دیوار را افزایش دهد یا فشار کاری مجاز را کاهش دهد.

ER5183 فلز جوش را با استحکام جوشی بالاتر نسبت به جایگزین‌های کم منیزیم تولید می‌کند، که به طراح کشتی فضای بیشتری برای کار بر اساس فاکتورهای ایمنی مورد نیاز کد بدون مهندسی بیش از حد ضخامت دیوار می‌دهد.

چقرمگی در دمای پایین یک نیاز حیاتی برای کشتی های برودتی است

مخازن ذخیره LNG، مخازن فرآیند برودتی و تجهیزات انتقال گاز مایع در دماهای بسیار کمتر از محیط کار می کنند. آلیاژهای آلومینیوم عموماً در دماهای پایین چقرمگی را بهتر از فولاد کربنی حفظ می کنند، که بخشی از دلیل استفاده از آلومینیوم در این کاربرد است. اما انتخاب سیم پرکننده هنوز مهم است.

ER5183 برای حفظ چقرمگی کافی در دماهای برودتی شناخته شده است، به همین دلیل است که به طور مکرر در مشخصات LNG و مخازن برودتی دیده می شود. پرکننده ای که در دمای سرویس شکننده می شود بدون توجه به عملکرد آن در دمای اتاق یک مسئولیت ساختاری است.

زمینه های کاربردی که به طور خاص ER5183 را فراخوانی می کنند

کشتی های تحت فشار دریایی و تجهیزات دریایی

محیط‌های دریایی قرار گرفتن در معرض اسپری نمک پایدار را با بارگذاری مکانیکی و در کاربردهای دریایی، دوچرخه‌سواری خستگی ناشی از امواج ترکیب می‌کنند. مخازن تحت فشار در این محیط - ذخیره‌کننده‌های هیدرولیک، بطری‌های گاز، مخازن پردازش روی سکوها - به اتصالات جوشی نیاز دارند که در برابر خوردگی و خستگی به طور همزمان مقاومت کنند.

سیم آلومینیومی MIG 5183 ترکیبی از مقاومت در برابر خوردگی مبتنی بر منیزیم و استحکام جوش کافی را که این کاربردها نیاز دارند را فراهم می کند. تعیین یک پرکننده همه منظوره در کاربرد مخازن تحت فشار دریایی، عدم تطابق بین محیط سرویس و قابلیت فلز جوش را معرفی می کند.

کشتی های فرآیند شیمیایی که با رسانه های خورنده برخورد می کنند

در فرآوری شیمیایی، کشتی‌هایی که اسیدها، محلول‌های سوزاننده یا جریان‌های فرآیندی حاوی هالید را مدیریت می‌کنند، به اتصالات جوشی نیاز دارند که رفتار خوردگی آن در طول عمر عملیات کشتی قابل پیش‌بینی باشد. ناحیه جوشی که سریعتر از مواد پایه خورده می شود، نقطه شکستی است که تشخیص بصری آن تا زمانی که از بین رفتن قابل توجه دیواره رخ ندهد دشوار است.

برای مخازن شیمیایی مبتنی بر 5083، ER5183 سازگاری گالوانیکی بین فلز جوش و آلیاژ پایه را حفظ می‌کند و نیروی محرکه الکتروشیمیایی را برای خوردگی جوش ترجیحی کاهش می‌دهد.

کدهای مخازن تحت فشار بدون آتش

استانداردهای ساخت مخازن تحت فشار در حوزه های قضایی مختلف، فلزات پرکننده قابل قبولی را برای ترکیبات مختلف آلیاژ پایه و خدمات مشخص می کند. برای آلیاژهای پایه سری 5000 در سرویس مخازن تحت فشار پخته نشده، ER5183 به طور مداوم به عنوان یک پرکننده قابل قبول ذکر شده است. استفاده از پرکننده غیرمجاز مشکلات انطباق را ایجاد می کند که فراتر از عملکرد است - ممکن است گواهینامه کشتی را باطل کند.

سازندگانی که تحت کدهای فشار کار می کنند باید قبل از جوشکاری، نه بعد از جوشکاری، تأییدیه فلز پرکننده را برای آلیاژ پایه خاص و کلاس خدمات تأیید کنند.

مقایسه ER5183 با سایر پرکننده های آلومینیومی رایج برای کار در مخازن تحت فشار

ER5356 گاهی اوقات به عنوان جایگزینی برای ER5183 در نظر گرفته می شود و برای جوش های ساختاری غیر بحرانی روی آلیاژهای سری 5000، اغلب کافی است. محدودیت کلیدی سرویس برودتی است - ER5356 برای دمای سرویس زیر تقریباً منفی 65 درجه سانتیگراد مناسب نیست، که آن را برای تجهیزات فرآیند LNG و دمای پایین رد می کند. ER5183 این محدودیت را ندارد.

ملاحظات عملی جوشکاری هنگام استفاده از ER5183

تغذیه سیم و راه اندازی رول درایو

ER5183 دارای خواص مکانیکی مشابه با سایر پرکننده های آلومینیومی سری 5000 از نقطه نظر تغذیه سیم است. نرمتر از سیم فولادی است و اگر فشار تماس خیلی زیاد باشد، مستعد تغییر شکل در رولهای محرک است. از رول های شیار V یا U با نیروی تماس کم استفاده کنید و از آستر تفلون یا نایلون در کابل تفنگ برای کاهش اصطکاک استفاده کنید.

سیم آلومینیومی از همه نوع نیاز به ذخیره سازی تمیز و خشک دارد. آلودگی رطوبتی روی سطح سیم می‌تواند به تخلخل در جوش کمک کند، که یک نقص جدی در کار مخازن تحت فشار است که در آن تخلخل یک معیار رد در کدهای قابل اجرا است.

انتخاب گاز محافظ برای ER5183

آرگون خالص گاز محافظ استاندارد برای جوشکاری MIG آلومینیوم، از جمله سیم آلومینیوم 5183 MIG است. آرگون ویژگی‌های قوس پایداری را فراهم می‌کند و از حالت انتقال اسپری پشتیبانی می‌کند که نفوذ عمیق و مشخصات مهره تمیز مناسب برای کار مخزن تحت فشار را ایجاد می‌کند.

مخلوط‌های آرگون و هلیوم انرژی قوس را افزایش می‌دهند و می‌توانند همجوشی را در بخش‌های ضخیم‌تر بهبود بخشند، اما اگر پوشش محافظ به طور کامل حفظ نشود، خطر تخلخل را نیز افزایش می‌دهند. برای کاربردهای مخازن تحت فشار که تخلخل به شدت توسط کد کنترل می‌شود، آرگون خالص انتخابی کم‌خطر است، مگر اینکه ضخامت بخش به طور خاص نیاز به گرمای ورودی بالاتری داشته باشد.

پیش گرمایش و کنترل دمای بین گذر

آلومینیوم مانند فولاد به پیش گرمایش نیاز ندارد، اما کنترل دمای بین پاسی برای جوش های چند پاس مهم است. اجازه دادن به مفصل برای خنک شدن خیلی سریع بین پاس ها می تواند باعث ایجاد تنش پسماند شود. دمای بیش از حد بینگذر می تواند بر ویژگی های منطقه متاثر از گرما تأثیر بگذارد.

برای کار مخازن تحت فشار، دمای بینگذر باید در محدوده توصیه شده توسط استاندارد ساخت قابل اجرا باشد. به جای تخمین با لمس یا مشاهده، دما را با دماسنج های تماسی پیگیری کنید.

قبل از انتخاب سیم، چه زمانی باید با مشخصات مشورت کنید

اگر پروژه شامل هر یک از موارد زیر باشد، قبل از شروع جوشکاری، انتخاب فلز پرکننده باید مطابق با استانداردهای قابل اجرا تأیید شود:

• کشتی هایی که تحت آزمایش فشار یا بازرسی شخص ثالث قرار دارند
• دمای سرویس کمتر از محیط، به ویژه زیر منفی 65 درجه سانتیگراد
• آلیاژهای پایه از سری 5083، 5086 یا 5456
• خدمات فرآیند دریایی، فراساحلی یا شیمیایی
• پروژه هایی که در آنها صلاحیت روش جوش مورد نیاز است
• تغییر فلز پرکننده پس از صلاحیت به معنای صلاحیت مجدد روش است که پیامدهای برنامه و هزینه دارد. انتخاب درست پرکننده در مرحله طراحی از این مشکل جلوگیری می کند.

منبع ER5183 برای کار تایید شده مخازن تحت فشار

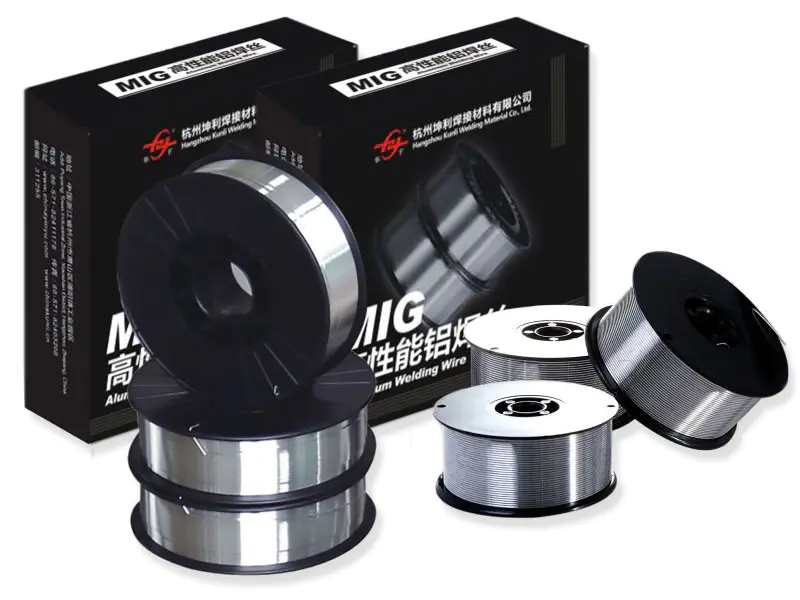

ساخت مخازن تحت فشار به فلزات پرکننده نیاز دارد که می‌توان آن‌ها را با تأیید ترکیب شیمیایی توسط تعداد زیادی تولید، تا گواهی مواد آن ردیابی کرد. سیم پرکننده ای که در آزمایش به درستی عمل می کند اما نمی توان آن را در یک آنالیز شیمی مستند ردیابی کرد، مسائل مربوط به انطباق را ایجاد می کند که حل آنها پس از تکمیل ظرف دشوار است. Hangzhou Kunli Welding Materials Co., Ltd. سیم آلومینیومی MIG 5183 را برای کاربردهای جوشکاری مخازن تحت فشار، برودتی، دریایی و فراساحلی تامین می کند. محصولات آنها شامل اسناد گواهی برای پشتیبانی از صلاحیت روش و الزامات بازرسی شخص ثالث است. اگر ER5183 را برای پروژه مخزن تحت فشار مشخص می‌کنید یا منبع آن را تهیه می‌کنید، دستیابی به آلیاژ پایه، شرایط سرویس و استاندارد ساخت قابل اجرا به تیم آنها زمینه را می‌دهد تا مناسب بودن محصول و شرایط عرضه را تأیید کند.
