چرا ER4943 همه کاره را برای جوشکاری آلیاژی مخلوط می کنید؟

مهندسان جوشکاری که در چندین نوع آلیاژ آلومینیوم کار می کنند، این ناامیدی را به خوبی می دانند: یک سیم پرکننده به طور قابل اعتمادی روی یک ماده پایه واحد عمل می کند اما از لحظه تغییر ترکیب آلیاژ شروع به نشان دادن ترک، تخلخل یا همجوشی ضعیف می کند. تعویض سیم در اواسط پروژه زمان می افزاید، خطر اختلاط مواد را افزایش می دهد و خرید را پیچیده می کند. اگر در حال ارزیابی گزینه های پرکننده برای یک جریان کاری هستید که به طور منظم شامل گریدهای آلومینیومی مختلف است، درک اینکه چه چیزی یک سیم قابل انطباق واقعی را از یک سیم تخصصی جدا می کند ارزش وقت گذاشتن را قبل از متعهد شدن به مشخصات دارد.

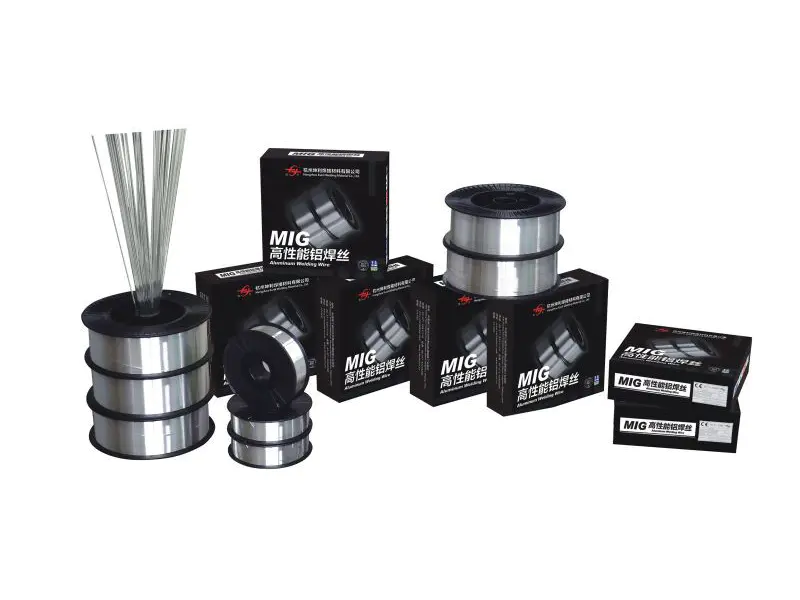

سیم جوش آلومینیومی ER4943 چیست؟

سیم جوش آلومینیوم ER4943 یک آلیاژ پرکننده آلومینیومی حاوی سیلیکون است که برای رفع محدودیت های سازگاری موجود در سیم های مبتنی بر سیلیکون نسل قبلی توسعه یافته است. این ماده به خانواده پرکننده‌های آلومینیوم-سیلیکون تعلق دارد و با نام شناخته‌شده‌تر 4043 در آن دودمان مشترک است، در حالی که تغییرات معنی‌داری در شیمی آن ایجاد می‌کند.

ویژگی متمایز ER4943 محتوای سیلیکون تصفیه شده آن همراه با افزودن کنترل شده منیزیم است. این ترکیب به طور خاص برای بهبود خواص مکانیکی در رسوب جوش معرفی شد - منطقه ای که پرکننده های استاندارد فقط سیلیکونی از لحاظ تاریخی در هنگام استفاده بر روی آلیاژهای پایه حاوی منیزیم عملکرد ضعیفی داشتند.

از نظر عملی، این سیم تلاش می کند شکاف بین دو دسته پرکننده از لحاظ تاریخی مجزا را ببندد: آنهایی که برای سیالیت و مقاومت در برابر ترک بهینه شده اند، و آنهایی که برای استحکام در کاربردهای ساختاری بهینه شده اند. اینکه آیا این توازن برای کاربرد خاص شما به دست می‌آید به ترکیب آلیاژ مربوطه بستگی دارد، اما شیمی برای سناریوهای آلیاژی مخلوط ساخته شده است.

چرا جوشکاری مخلوط آلیاژی چالش های سازگاری ایجاد می کند؟

مشکل اصلی اتصال به نمرات آلومینیومی غیرمشابه

همه آلیاژهای آلومینیوم به یکسان به گرما یا یک ترکیب پرکننده معین پاسخ نمی دهند. هنگامی که دو ماده پایه مختلف در یک اتصال جوش به هم می رسند، پرکننده باید با هر دو - از نظر شیمیایی، حرارتی و مکانیکی سازگار باشد. عدم تطابق در هر یک از این زمینه ها می تواند منجر به موارد زیر شود:

• ترک داغ در حین انجماد
• تخلخل ناشی از فعل و انفعالات منیزیم-سیلیکون
• کاهش شکل پذیری در ناحیه جوش تمام شده
• ظاهر مهره ناسازگار و کیفیت همجوشی

چرا انتخاب پرکننده در سناریوهای مختلط پیچیده‌تر می‌شود؟

در جوشکاری تک آلیاژی، انتخاب پرکننده نسبتاً ساده است. در ساخت آلیاژهای مخلوط - رایج در بخش‌های خودرو، دریایی و تجهیزات صنعتی - پرکننده باید در طیف وسیع‌تری از نسبت‌های رقت‌سازی و ترکیب‌های ناحیه متاثر از حرارت عملکرد قابل قبولی داشته باشد.

خطر فقط آرایشی نیست. جوش‌هایی که از نظر بصری صدا به نظر می‌رسند ممکن است دارای غلظت‌های تنش داخلی یا ضعف‌های ریزساختاری باشند که فقط تحت بار یا چرخه خستگی آشکار می‌شوند. انتخاب یک پرکننده با سازگاری گسترده‌تر این خطر را بدون نیاز به سیم متفاوت برای هر پیکربندی مفصل کاهش می‌دهد.

چگونه شیمی ER4943 به این چالش ها می پردازد

محتوای سیلیکون و نقش آن در رفتار حوضچه جوش

سیلیکون نقطه ذوب حوضچه جوش را کاهش می دهد و سیالیت را بهبود می بخشد. در اصطلاح جوشکاری عملی، این بدان معنی است که حوضچه به طور یکنواخت به داخل اتصال جریان می یابد و تمایل به همجوشی ناقص در انگشتان جوش را کاهش می دهد. همچنین دامنه انجماد فلز جوش را کاهش می دهد که مستقیماً با حساسیت ترک داغ مرتبط است.

سطح سیلیکون در ER4943 برای ارائه این مزایا در حالی که در محدوده ای قرار می گیرد که خواص مکانیکی رسوب را بیش از حد رقیق نمی کند، قرار گرفته است. این یک کالیبراسیون عمدی است - سیلیکون بسیار کم و مزیت مقاومت در برابر ترک از بین می رود. بیش از حد است و جوش شکننده می شود.

نقش منیزیم در رسوبات

افزودن منیزیم چیزی است که ER4943 را از نظر معنی دار از سلف خود جدا می کند. منیزیم به تقویت محلول جامد در فلز جوش کمک می‌کند، که در مقایسه با سیم‌های فقط سیلیکونی در شرایط معادل، به رسوبی با ویژگی‌های کششی و تسلیم نسبتاً بالاتری تبدیل می‌شود.

این به ویژه هنگام جوشکاری روی آلیاژهای پایه دارای منیزیم مانند آلیاژهای سری 5xxx اهمیت دارد. بدون مقداری منیزیم در پرکننده، رقیق شدن از مواد پایه می‌تواند منجر به یک منطقه جوش نامتعادل شود. محتوای کنترل شده منیزیم به حفظ ترکیب رسوب پایدارتر در طیف وسیعی از سطوح رقت کمک می کند.

تعامل بین سیلیکون و منیزیم

یکی از نگرانی های تاریخی در مورد ترکیب سیلیکون و منیزیم در جوشکاری آلومینیوم، تشکیل ترکیباتی در مرزهای دانه است که می تواند شکل پذیری را کاهش دهد. شیمی ER4943 به گونه ای فرموله شده است که این برهمکنش را در محدوده های قابل قبول تحت پارامترهای جوشکاری معمولی نگه دارد.

این بدان معنا نیست که سیم از همه نگرانی‌های ریزساختاری مصون است - هیچ سیم پرکننده‌ای مصون نیست - اما به این معنی است که تعادل در طراحی در نظر گرفته شده است، و زمانی که سیم در محدوده پارامتر مورد نظر خود استفاده می‌شود، رفتار قابل پیش‌بینی دارد.

ER4943 با کدام ترکیب آلیاژها به خوبی کار می کند؟

سازگاری با مواد پایه سری 6xxx

آلیاژهای سری 6xxx که حاوی سیلیکون و منیزیم به عنوان عناصر آلیاژی اولیه هستند، از جمله گریدهای آلومینیوم جوش داده شده معمول در ساخت سازه و معماری هستند. آنها همچنین در هنگام جوشکاری با پرکننده هایی که با رفتار انجماد آنها مطابقت ندارند، حساس تر به ترک هستند.

سیم جوش آلومینیومی ER4943 یک انتخاب قابل اعتماد برای اتصالات 6xxx-to-6xxx و همچنین برای ترکیبات 6xxx-to-3xxx و 6xxx-to-1xxx در نظر گرفته می شود. سیلیکون موجود در سیم به مدیریت ویژگی های انجماد ناحیه جوش رقیق شده کمک می کند، در حالی که سهم منیزیم از استحکام رسوب پشتیبانی می کند.

عملکرد روی آلیاژهای 3xxx و 1xxx

آلیاژهای سری 3xxx که معمولاً در مبدل‌های حرارتی و پانل‌های خودرو استفاده می‌شوند و گریدهای آلومینیوم خالص سری 1xxx که در کاربردهای الکتریکی و شیمیایی استفاده می‌شوند، عموماً از نظر حساسیت به ترک تقاضای کمتری دارند. ER4943 به طور مداوم بر روی این مواد کار می کند و سیالیت بهبود یافته آن نسبت به سایر گزینه های پرکننده می تواند یک مزیت در کار با مقطع نازک یا با تحمل نزدیک باشد.

جایی که آلیاژ 5xxx محاسبه را تغییر می دهد

جوشکاری روی آلیاژهای سری 5xxx - که دارای سطوح منیزیم بالاتری هستند - نیاز به انتخاب دقیق پرکننده دارد. ER4943 را می توان در برخی از اتصالات مختلط 5xxx استفاده کرد، به ویژه در مواردی که جزء 5xxx دارای محتوای منیزیم کمتری است. با این حال، برای اتصالات شامل گریدهای 5xxx با منیزیم بالاتر که در آن استحکام در ناحیه جوش یک نیاز اولیه است، پرکننده سری 5xxx ممکن است انتخاب مناسب تری باشد. تصمیم باید بر اساس نامگذاری آلیاژهای خاص و الزامات مکانیکی اتصال نهایی گرفته شود.

مقایسه ER4943 با گزینه های پرکننده مجاور

تفاوت آن با 4043 در عمل

نام 4043 برای مدت طولانی یک انتخاب استاندارد برای پرکننده آلومینیومی مبتنی بر سیلیکون بوده است. مقاومت در برابر ترک و سیالیت خوبی را ارائه می دهد، اما یک رسوب جوشی با استحکام کمتر ایجاد می کند، به ویژه هنگامی که روی آلیاژهایی استفاده می شود که به سخت شدن سن یا تقویت محلول جامد پاسخ می دهند.

ER4943 به عنوان پاسخی به این محدودیت توسعه داده شد. با افزودن منیزیم به پایه سیلیکونی، استحکام رسوب بدون به خطر انداختن مقاومت ترک و ویژگی‌های جریان بهبود می‌یابد که 4043 را به یک پیش‌فرض قابل اعتماد تبدیل کرده است. برای کاربردهایی که استحکام پس از جوش اهمیت دارد - براکت‌های ساختاری، قاب‌های باربر، یا اتصالات در معرض تنش چرخه‌ای - این تفاوت ارزش در نظر گرفتن تصمیم انتخاب پرکننده را دارد.

تفاوت آن با 5356 در عمل

سیم 5356 که متعلق به خانواده آلومینیوم-منیزیم است، استحکام رسوب بالاتری را ارائه می دهد و به طور گسترده در ساخت سازه ها و صنایع دریایی استفاده می شود. با این حال، خطر ترک داغ در برخی مواد پایه خاص، به ویژه سری 6xxx را به همراه دارد و محتوای منیزیم بالاتر آن می‌تواند چالش‌هایی را در شرایط سرویس با دمای بالا ایجاد کند.

ER4943 موقعیت متفاوتی را در ماتریس انتخاب اشغال می کند. این یک جایگزین مستقیم برای 5356 در کاربردهای سازه ای با مقاومت بالا نیست، اما مشخصات رفتار قابل پیش بینی تری را در اتصالات آلیاژی مخلوط ارائه می دهد که در آن ترکیب مواد پایه شامل عناصر حساس به ترک و حساس به مقاومت است.

مرجع مقایسه ساده شده

این مقایسه ساده شده و به عنوان یک جهت گیری کلی در نظر گرفته شده است. الزامات کاربرد خاص همیشه باید بر اساس دستورالعمل‌های انتخاب پرکننده فعلی تأیید شود و در صورت لزوم از طریق آزمایش روش جوش واجد شرایط باشد.

ملاحظات عملی برای استفاده از ER4943

سازگاری با گاز محافظ

ER4943 با گاز محافظ آرگون، که انتخاب استاندارد برای جوشکاری آلومینیوم MIG و TIG است، سازگار است. مخلوط‌های آرگون-هلیوم را می‌توان در مواردی استفاده کرد که حرارت ورودی بالاتری برای مقاطع ضخیم‌تر مورد نیاز است یا در جاهایی که الزامات سرعت سفر مستلزم سیال بیشتری است. این سیم به هیچ رویکرد محافظ تخصصی فراتر از آنچه برای پرکننده های سیلیکون دار مشابه استفاده می شود، نیاز ندارد.

مناسب بودن فرآیند

سیم برای هر دو فرآیند MIG و TIG مناسب است. در کاربردهای MIG، ویژگی‌های جریان آن از پروفایل‌های مهره‌ای ثابت در طیف وسیعی از سرعت‌ها و موقعیت‌های سفر پشتیبانی می‌کند. در کاربردهای TIG، شیمی کنترل‌شده به یک قوس پایدار و رفتار حوضچه قابل پیش‌بینی کمک می‌کند، که به‌ویژه در کارهای دقیق یا در اتصالات با تلرانس‌های مناسب مناسب مفید است.

ذخیره سازی و جابجایی

سیم پرکننده آلومینیومی به رطوبت حساس است و ER4943 نیز از این قاعده مستثنی نیست. سیم باید در یک محیط خشک، دور از چرخه دمایی که می تواند باعث تراکم روی قرقره شود، نگهداری شود. قرقره های باز شده که استفاده نمی شوند باید مهر و موم شوند یا در یک کابینت ذخیره سازی کنترل شده نگهداری شوند. آلودگی ناشی از رطوبت یا اکسیداسیون سطحی یکی از رایج‌ترین منابع تخلخل در جوش‌های آلومینیومی است و عملکرد مناسب ذخیره‌سازی یک متغیر قابل پیشگیری را از فرآیند حذف می‌کند.

آماده سازی قبل از جوش

صرف نظر از انتخاب پرکننده، مواد پایه آلومینیومی باید بلافاصله قبل از جوشکاری از لایه اکسیدی و آلودگی سطح تمیز شوند. برس‌های فولادی ضد زنگ مخصوص استفاده از آلومینیوم، همراه با تمیز کردن مناسب با حلال، یک روش استاندارد هستند. لایه اکسید روی آلومینیوم در دمای بسیار بالاتری نسبت به فلز پایه ذوب می شود و حتی یک لایه نازک باقیمانده می تواند همجوشی را مختل کند و تخلخل را به ناحیه جوش وارد کند.

بخش های کاربردی که در آن ER4943 استفاده منظم را می بیند

قطعات خودرو و حمل و نقل

ساخت آلیاژ مخلوط در ساختارهای بدنه خودرو رایج است، جایی که درجات آلومینیومی مختلف برای الزامات عملکرد خاص انتخاب می شوند - شکل پذیری در پانل های بدنه، استحکام در اعضای ساختاری، مقاومت در برابر خوردگی در بخش های در معرض. ER4943 در عملیات مونتاژ و تعمیر استفاده می شود که در آن درجات مختلف در یک اتصال جوشی به هم می رسند و یک مشخصات پرکننده منفرد و ثابت بر مدیریت انواع سیم ترجیح داده می شود.

ساخت تجهیزات صنعتی

قاب ها، محفظه ها و اعضای ساختاری ساخته شده از اکستروژن های آلومینیومی استاندارد اغلب شامل آلیاژهای سری 6xxx در حالت های مختلف و گاهی اوقات در ترکیب با اجزای 3xxx یا 1xxx هستند. این سیم گزینه پرکننده ثابتی را در این ترکیبات فراهم می کند و پیچیدگی مدیریت پرکننده را در محیط تولید کاهش می دهد.

مبدل های حرارتی و جابجایی سیالات

کاربردهای مربوط به آلیاژهای سری 3xxx در ساخت مبدل حرارتی از ویژگی‌های جریان پرکننده‌های حاوی سیلیکون بهره می‌برند. در جایی که این اجزا به اتصالات یا عناصر ساختاری ساخته شده از آلیاژهای 6xxx متصل می شوند، ER4943 یک گزینه پرکننده سازگار ارائه می دهد که هر دو طرف اتصال را بدون نیاز به کلید کنترل می کند.

کار تعمیر و نگهداری

در جوشکاری تعمیر و نگهداری میدانی، آلیاژ پایه همیشه با قطعیت شناخته نمی شود. مشخصات سازگاری گسترده‌تر این سیم، آن را به یک انتخاب پیش‌فرض عملی برای موقعیت‌هایی تبدیل می‌کند که ترکیب آلیاژ مخلوط یا نامشخص است، که احتمال عدم تطابق پرکننده را کاهش می‌دهد که باعث مشکلات کیفیت جوش در یک کار تعمیر برنامه‌ریزی نشده باشد.

سوالاتی که قبل از تعیین ER4943 ارزش پرسیدن دارند

قبل از نهایی کردن مشخصات پرکننده برای یک کاربرد آلیاژی مخلوط، ارزش دارد موارد زیر را بررسی کنید:

1. آلیاژهای خاص هر دو ماده پایه چیست؟ ER4943 در بسیاری از ترکیبات به خوبی عمل می کند، اما محدودیت هایی با آلیاژهای 5xxx با منیزیم بالا در اتصالات حیاتی استحکام دارد.
2. الزامات مکانیکی برای جوش تمام شده چیست؟ اگر استحکام کششی در ناحیه جوش باید آستانه خاصی را برآورده کند، بررسی کنید که خواص رسوبی با آن نیاز تحت پارامترهای جوشکاری شما و هر شرایط عملیات پس از جوشکاری مطابقت داشته باشد.
3. آیا مجموعه جوش داده شده در معرض دمای سرویس بالا قرار می گیرد؟ پرکننده های حاوی سیلیکون معمولاً برای سرویس دهی با دمای بالا توصیه نمی شوند. اگر کاربرد شامل دماهای بالاتر از محدوده عملیاتی معمولی محیط باشد، انتخاب پرکننده باید این را در نظر بگیرد.
4. آیا آندایزینگ پس از جوشکاری برنامه ریزی شده است؟ رسوبات جوش حاوی سیلیکون زمانی که در کنار بسیاری از آلیاژهای پایه آلومینیومی آنودایز می شوند، به رنگ منطبق نمی رسند. اگر ظاهر پس از آندایز کردن یک الزام است، این یک عامل مرتبط در انتخاب پرکننده است.
5. آیا روش برای این ترکیب واجد شرایط است؟ در مواردی که انطباق کد یا گواهی کیفیت مورد نیاز است، انتخاب پرکننده باید از طریق یک روش جوش واجد شرایط تایید شود نه اینکه تنها بر اساس دستورالعمل سازگاری کلی فرض شود.

تصمیم گیری برای انتخاب پرکننده

ER4943 تعادل در نظر گرفته شده از مقاومت در برابر ترک، استحکام رسوبی و سازگاری با آلیاژ متقاطع را ارائه می دهد که آن را به گزینه ای عملی برای سازندگان و مهندسانی تبدیل می کند که به طور منظم با گریدهای آلومینیومی مخلوط سروکار دارند. این یک راه حل جهانی نیست - هیچ سیم پرکننده منفردی نیست - اما شیمی آن به طور خاص برای رفع محدودیت هایی طراحی شده است که وقتی پرکننده های فقط سیلیکونی با مواد پایه حاوی منیزیم برخورد می کنند، ایجاد می شود.

تصمیم برای مشخص کردن سیم جوش آلومینیوم ER4943 باید بر اساس درک روشنی از ترکیب آلیاژ درگیر، الزامات مکانیکی و خدماتی اتصال و شرایط فرآیندی باشد که تحت آن اعمال خواهد شد. هنگامی که این عوامل با هدف طراحی آن همخوانی دارند، به عنوان یک پرکننده قابل اعتماد و سازگار در طیف وسیعی از کاربردهای آلیاژی مخلوط عمل می کند. اگر این سیم را برای یک کاربرد خاص ارزیابی می کنید یا به دنبال ایجاد مشخصات پرکننده واجد شرایط برای فرآیند تولید آلیاژ مخلوط هستید، Hangzhou Kunli Welding Materials Co., Ltd. می تواند اسناد مواد، مشاوره فنی و مقادیر نمونه را برای پشتیبانی از ارزیابی شما ارائه دهد. دستیابی به ترکیب آلیاژ و جزئیات کاربرد یک نقطه شروع عملی برای تأیید اینکه آیا این سیم برای نیازهای جوشکاری شما مناسب است یا خیر.
